Реактор полиэтиленовый с перемешивающим устройством 1,42 м³

Описание

Реактор полиэтиленовый с перемешивающим устройством

Для приготовления водного раствора лигносульфоната компания «НИОТЕКС» спроектировала и изготовила полиэтиленовый реактор с автоматизированной системой перемешивания и дозирования воды.

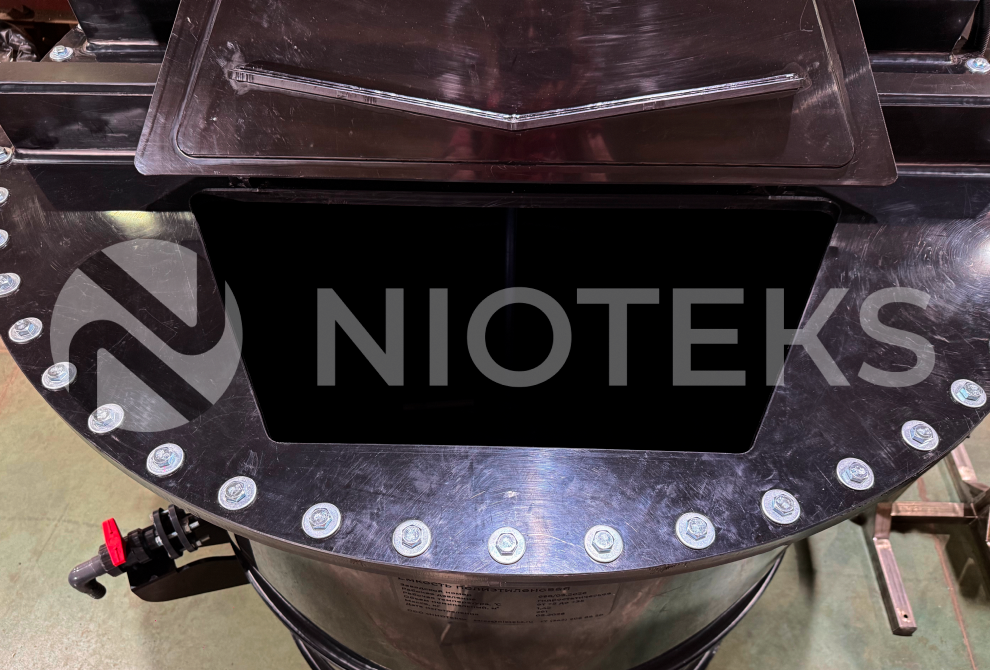

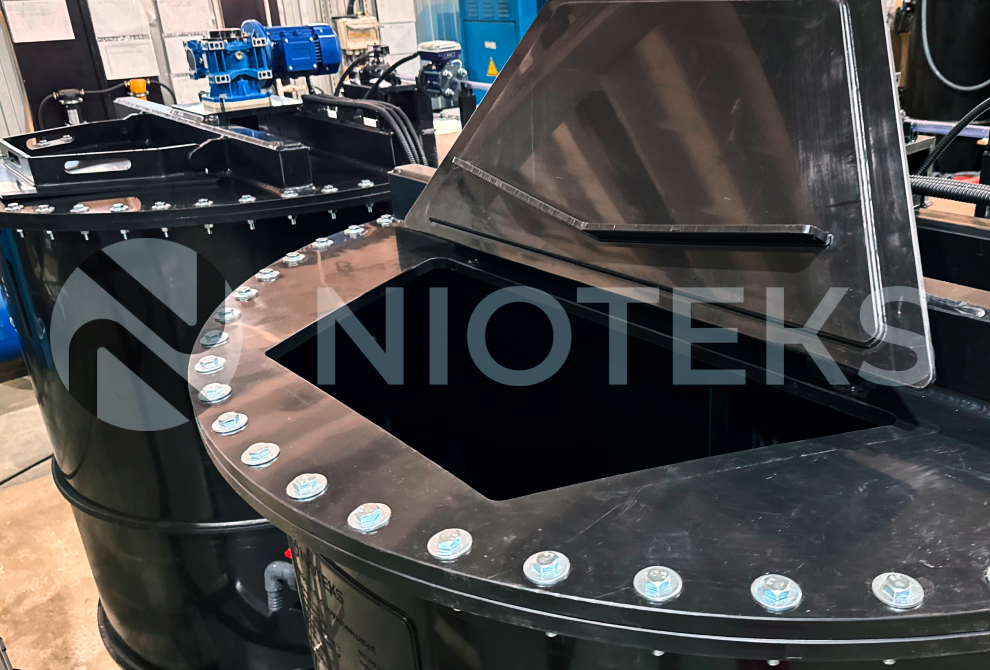

Основой конструкции стал корпус из полиэтилена PE-HD черного цвета толщиной 12 мм — материал, устойчивый к рабочей среде и рассчитанный на длительную эксплуатацию. Емкость имеет внутренний диаметр 1400 мм и общую высоту 1885 мм.. ее геометрический объем составляет 1,42 м³ при максимальном полезном объеме 1,12 м³. Коническое днище, усиленное ребрами жесткости, обеспечивает полный слив среды и устойчивость аппарата, а загрузочный люк с откидной крышкой размерами 900×400 мм упрощает подачу компонентов.

Реактор рассчитан на работу со средой плотностью до 1200 кг/м³ в диапазоне температур от +5 до +35 °С под гидростатическим давлением. При собственной массе 291 кг. расчнтный срок службы аппарата — 25 лет.

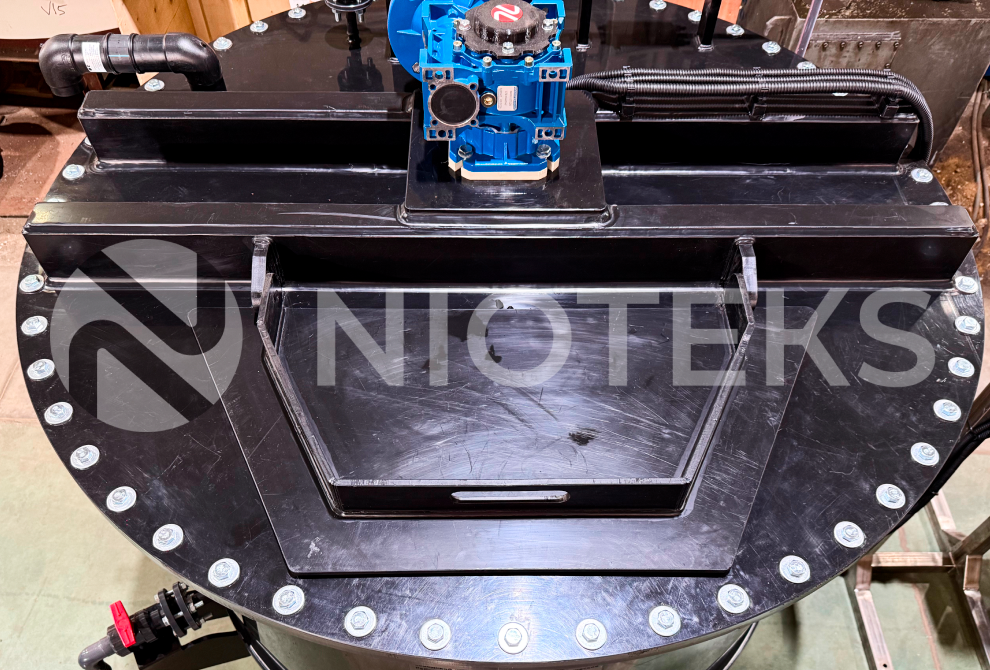

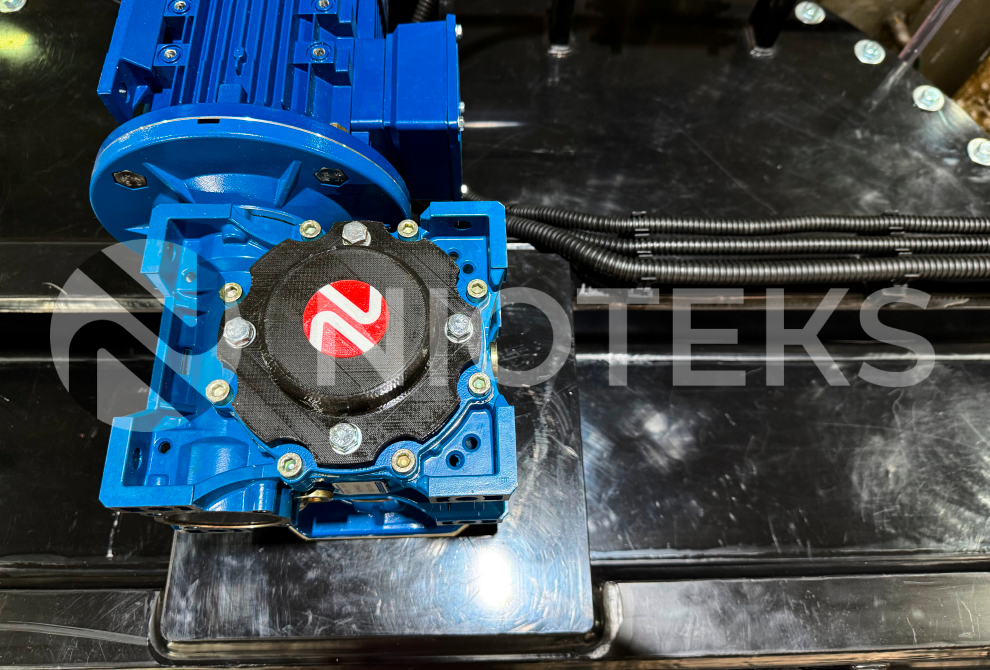

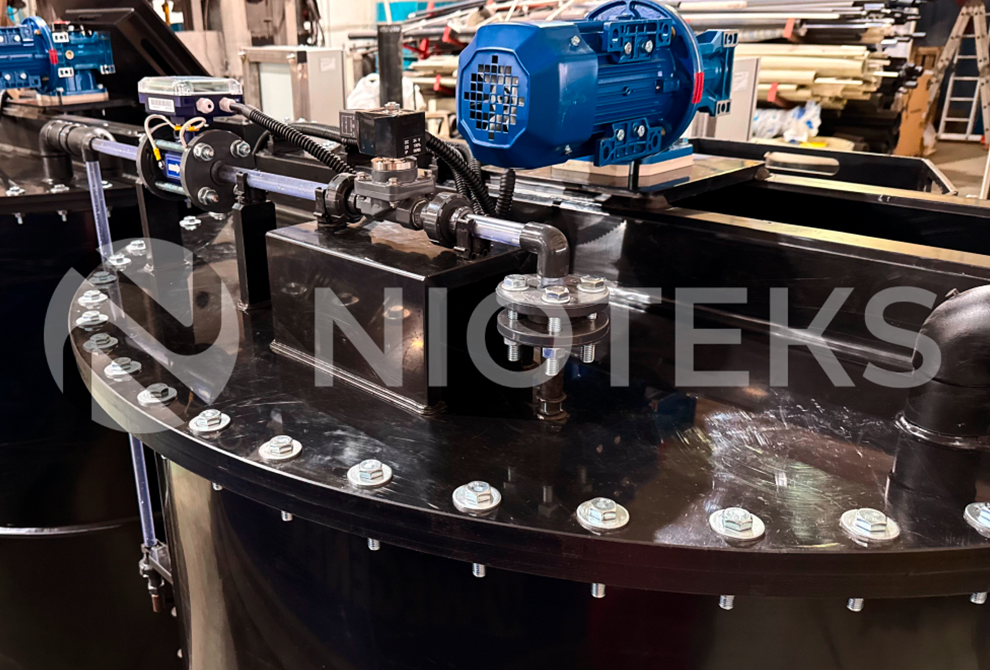

Ключевым элементом установки стало перемешивающее устройство: трехлопастная пропеллерная мешалка диаметром 550 мм с наклоном лопастей 30°, футерованная полиэтиленом для защиты от агрессивной среды. Привод мощностью 1,10 кВт обеспечивает частоту вращения 70 об/мин. Процесс набора воды контролируется расходомером и электромагнитным клапаном из ПВХ, что позволяет точно дозировать жидкость при подготовке раствора.

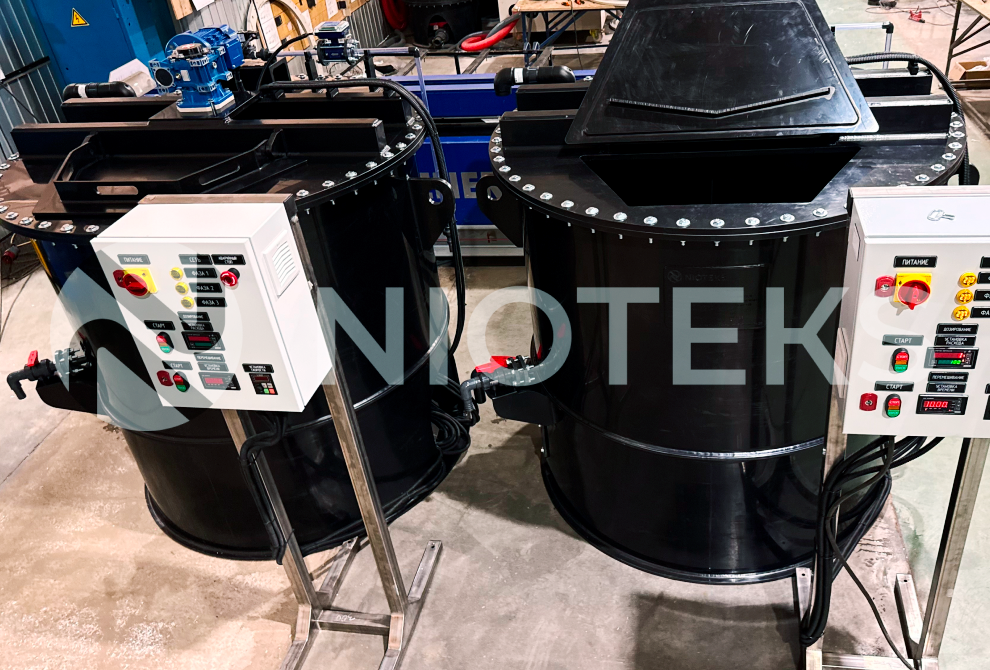

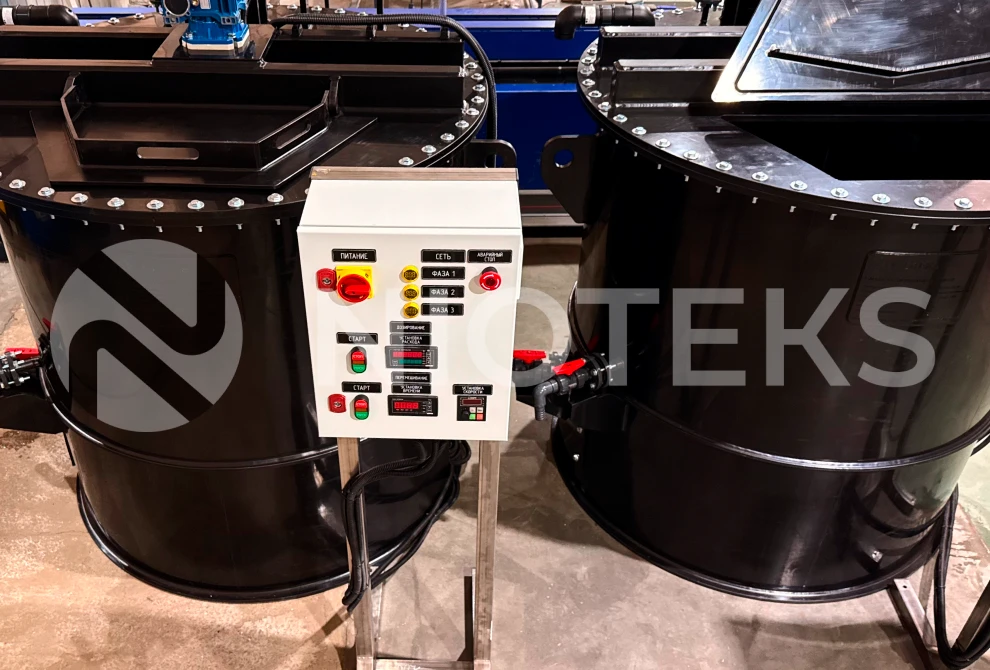

Управление реактором вынесено в отдельный шкаф со степенью защиты IP65 по ГОСТ 17494. Автоматика регулирует объем подаваемой воды, обороты мешалки и время ее работы по таймеру — оператор задает параметры, а установка выдерживает их без постоянного контроля.

Проект стал примером типового для «НИОТЕКС» подхода, когда емкостное оборудование поставляется не как отдельная емкость, а как готовый технологический узел с перемешиванием, дозированием и автоматизированным управлением.

Характеристики

Наименование	Значение
Общий объем (геометрический), м³	1,42
Максимальный полезный объем, м³	1,12
Диаметр внутренний, мм.	1400
Общая высота, мм.	1885
Материал	PE-HD (ПЭ полиэтилен, цвет черный)
Корпус, толщина, мм.	12
Днище	коническое, толщина 12 мм.
Опора	ребра жесткости
Горловина	люк загрузочный с откидной крышкой без уплотнения: ДхШ 900х400 мм
Рабочая среда	водный раствор лигносульфоната
Рабочее давление	гидростатическое
Рабочая температура, °С	от +5 до +35
Расчетная плотность рабочей среды не более, кг/м³	1200
Масса, кг.	291
Расчетный срок службы	25 лет
Количество, шт.	2

Дополнительная комплектация:

Перемешивающее устройство: мощность 1,10 кВт, 70 об/мин, пропеллерная трехлопастная D 550 мм, наклон лопастей 30°, футерованное полиэтиленом – 1 шт.
Расходомер (контроль и учет расхода жидкости) – 1 шт.
Электромагнитный клапан ПВХ (набор воды) – 1 шт.
